利用高密度fNIRS對帕金森患者丘腦下核深部腦刺激的皮質血流動力學測圖

1. 研究背景

丘腦下核深部刺激(Subthalamic nucleus deep brain stimulation, STN-DBS)是治療先發性帕金森病的有效方法。雖然最近取得了一些進展，但實現這一功能的生理機制尚不清楚。腦深部刺激的功能成像已經得到了廣泛的研究，然而，使用功能性近紅外光譜(fNIRS)技術進行研究的數據還卻很少。本研究使用fNIRS技術和EEG技術對STN-DBS與皮層網絡活動之間的相互作用進行探討，希望能夠對此有新的認識。

2. 研究方法

2.1 被試

7名帕金森患者（4名右利手，3名左利手；年齡范圍：49 - 71歲，平均年齡為 58.3歲）。

2.2 實驗過程

臨床評估：術前，當患者處于OFF-drug（未服藥）狀態時，首先評估運動殘疾評分（至少中斷12小時的抗帕金森藥物治療后）；然后在ON-drug（服藥）狀態下（在給予單次超閾值左旋多巴后）。對于每個患者，術前左旋多巴反應性必須與至少50%的臨床改善相對應。在隨訪評估中，每個患者的運動殘疾評分在以下四種情況下進行評分：ON-stim/OFF-drug;OFF-stim / OFF-drug；OFF-stim /藥物；ON-stim /藥物。OFF-stim狀態定義為停用STN-DBS至少1小時。所有患者術后隨訪至少12個月。

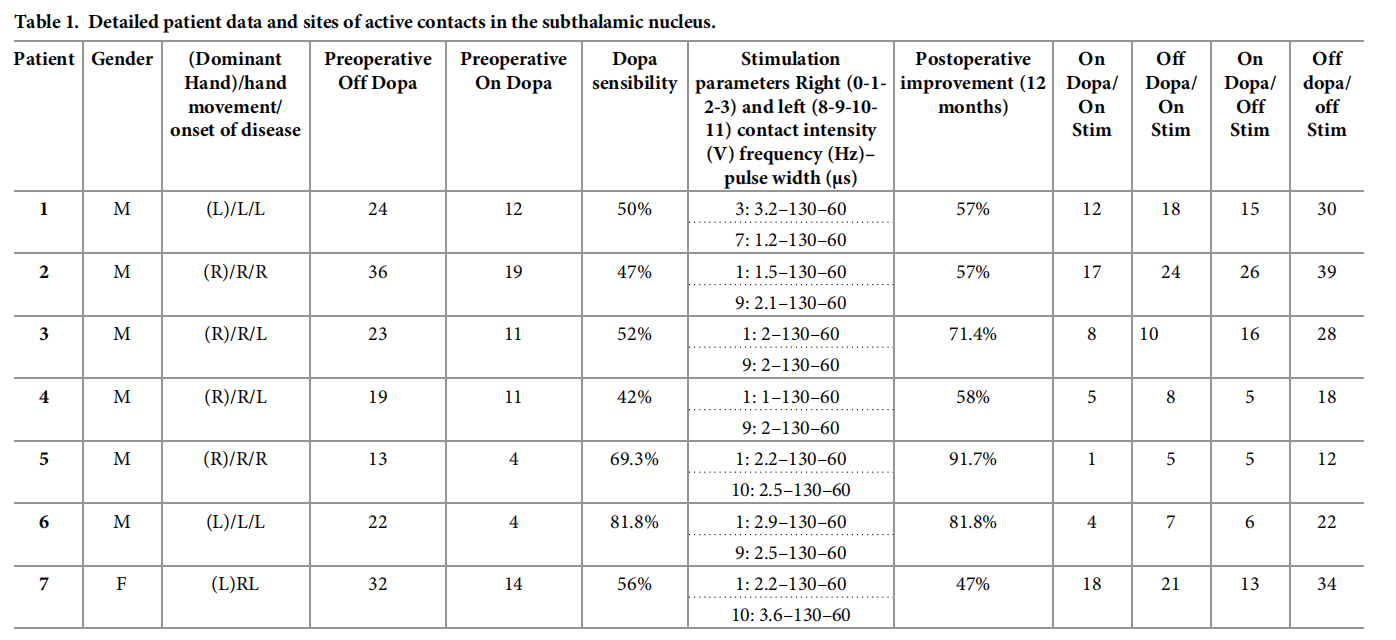

表1. 詳細的患者資料和下丘腦核活躍接觸的部位

操作技術和接引位置：3張Tesla MRI圖像。整個手術是在全身麻醉下進行的，使用的是一個立體定向機器人和術中平板CT設備。在手術期間進行神經生理學記錄和臨床評估(副作用)。將術后CT圖像與術前計劃數據集融合來檢查電極位置。術前MRI很容易確定三個平面的STN邊界，MRI和CT圖像的融合使我們能夠確定STN中電極接觸的確切位置。

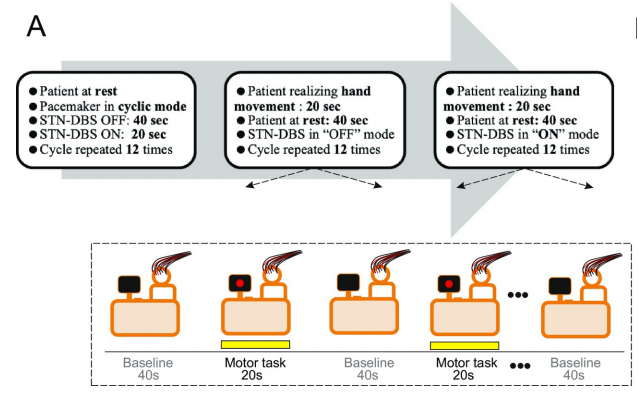

圖1 . 實驗流程圖

受測者坐在一張離電腦屏幕1米遠的椅子上，電腦屏幕顯示了任務流程。任務1：靜息狀態，使用ON-stim/OFF-stim交替STN-DBS模式。任務2：OFF-stim條件下的運動任務。任務3：ON-stim模式下的運動任務。在每次試驗中，受試者固定一個“+”在屏幕上，持續40s（休息時間），然后進行20s的運動任務。運動任務包括10個自定節奏的抓握動作，并重復張開和關閉利手。此過程重復12次。

2.3 數據采集和處理

在不同的實驗條件下獲取功能性近紅外光譜數據，以表征和繪制STN-DBS對皮層表面網絡的急性影響。為了使fNIRS分析與STN-DBS同步，將11通道腦電電極嵌入高密度fNIRS帽內，這使我們能夠精確監測頭皮上任何與STN-DBS相關的偽跡。

近紅外成像系統：使用4個多通道雙波長(690和830 nm)頻域fNIRS成像系統(Imagent, ISS, Champaign, IL, USA)測量實驗過程中含氧血紅蛋白（[HbO]）和脫氧血紅蛋白（[HbR]）的相對變化。成像是一種頻域組織光譜儀，其中雙波長強度調制激光二極管與光纖耦合，增益調制光電倍增管探測器分別記錄兩個波長的信號。強度調制頻率為110 MHz，外差式檢波的互相關頻率為5 kHz。在光電倍增管中收集反射光解調后，測定其平均強度、調制振幅和相位。激光器的平均輸出功率約為0.5 mW，系統捕獲速率為9.1912 Hz（例如，大約每110ms每個樣本）。要有足夠高的空間分辨率來探索額葉、頂葉、顳枕葉皮質，我們開發了一種獲得專利的光學成像帽配有48裝置(32配對690 nm和830 nm光源和16個探測器)，用它來監控整個頭部血液動力學的變化。

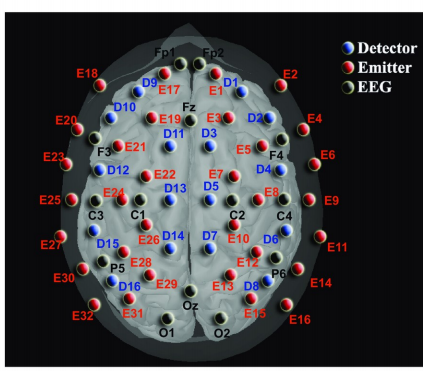

圖2. 探測器和震源位置的三維圖

低分辨率的EEG采集：為了在fNIRS測量中檢測DBS開關時間點(即DBS誘發的偽跡)，根據國際10 - 20系統放置的14個電極(ASA-Lab, ANT Neuro BV, Hengelo, the Netherlands)同時獲得連續的EEG信號記錄。電極位置如圖3所示。低分辨率EEG參照兩個乳突的平均值(M1和M2)。在整個實驗過程中，電極阻抗保持在5 kΩ以下。采樣頻率為1024Hz，然后用陷波濾波器(50hz)和帶通濾波(0.53-200 Hz)進行濾波處理。

利用誘發的腦電信號偽跡確定加工時間窗口：

為了檢測fNIRS數據中的DBS周期，對腦電信號進行帶通濾波[100-200 Hz]，并標記DBS偽影跡。在刺激開始前10 s開始監測血流動力學響應，刺激偏移后10 s停止監測。因此，[HbR]和[HbO]信號相對于每個“DBS”上的組塊開始被分割。刺激開始前的-10-0s進行線性趨勢和基線校正，總血紅蛋白（[HbR]+[HbO]）的相對變化也被報告。

光譜信號處理：

fNIRS數據基于MATLAB分析。預處理的第一步是對所有通道的原始強度數據進行歸一化，通過將每個值除以平均值來計算變化百分比。生理噪聲（例如，緩慢漂移和動脈脈沖振蕩）的消除用歸一化處理。通過修正的比爾-朗伯定律、微分路徑長度因子(6.0)和部分體積修正值(50)，將得到的delta密度用于計算濃度變化。然后，在指定增產前(10秒)和增產后(10秒)的平均間隔后，對數據進行區塊平均。分別對每個患者和所有患者的每一種情況(靜止時DBS、有或沒有DBS時的左手和右手運動)分別進行塊平均。

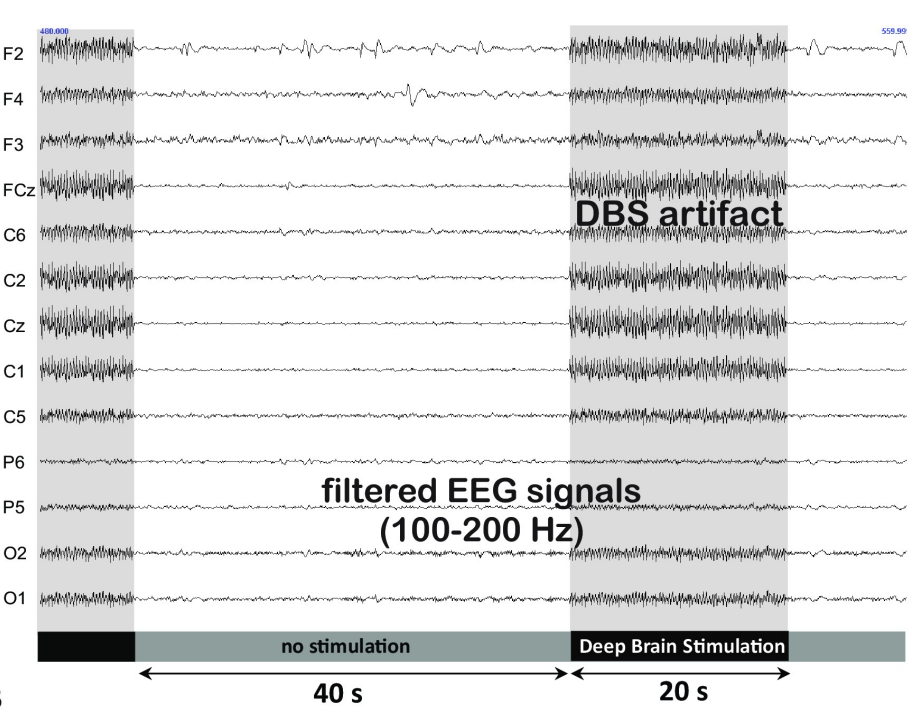

圖3. 對腦電進行帶通濾波[100-200 Hz]，標記偽跡，根據光學數據確定大腦刺激周期

3、實驗結果

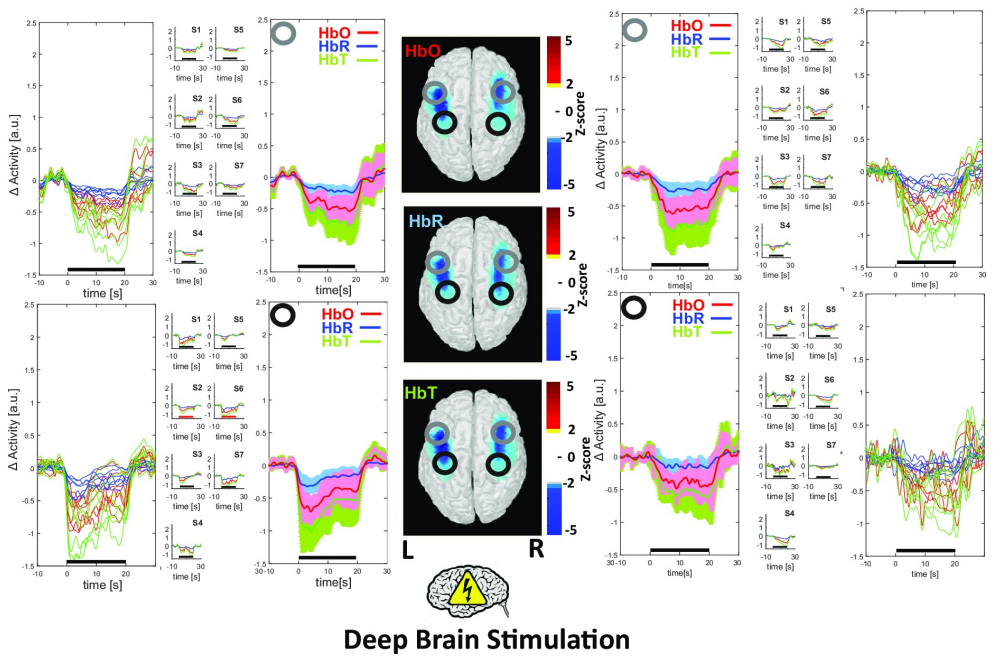

圖4. 大腦的三維圖的運動任務中HbO的相對變化

（圖解：雙側SM、PM和DLPF皮質區域的[HbO]、[HbR]和[HbT]下降幾乎立即觀察到，并在刺激持續期間保持不變。正常大腦的三維圖顯示了在運動任務中HbO的相對變化。紅色表示相對濃度增加(z-score)，藍色表示相對濃度減少。兩種分析的ROI分別顯示在圖像的兩側(黑色：運動皮層和前運動皮層；灰色：額背外側皮質)。所有患者的個體曲線為一個曲線圖，每個個體在一個較小的曲線圖上，以及[HbO]、[HbT]、[HbR]相對變化的標準差和均值。左腦皮層在左邊，右腦皮層在右邊）。

解釋：靜息狀態，有交替的ON-stim和OFF-stim模式。在所有患者中，與40 s的OFF-stim期相比，20 s雙側STN-DBS刺激顯著減輕帕金森癥狀，并立即引起伴隨的[HbO]、[HbT]雙側顯著(p<0.05)降低，SM、PM、和背外側前額葉(DLPF)皮質(圖4)。[HbO]、[HbR]和[HbT]的波谷在刺激開始后5-20s內觀察到?；謴偷交€需要5-10s，隨后出現反彈效應(即[HbO]和[HbT]的增加)，持續5 – 10s。在SM、PM和DLPFC區域，刺激強度與[HbO]下降幅度之間沒有相關性。

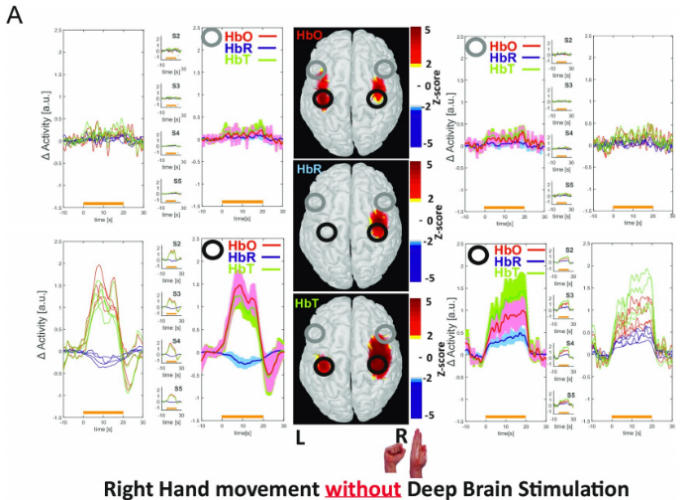

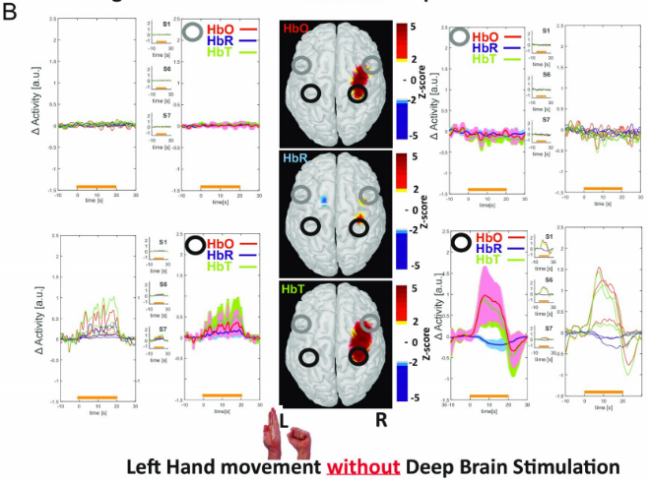

圖5 . STN-DBS刺激在OFF-stim條件下執行運動任務的患者的皮質效應(A:右手運動；B:左手運動)

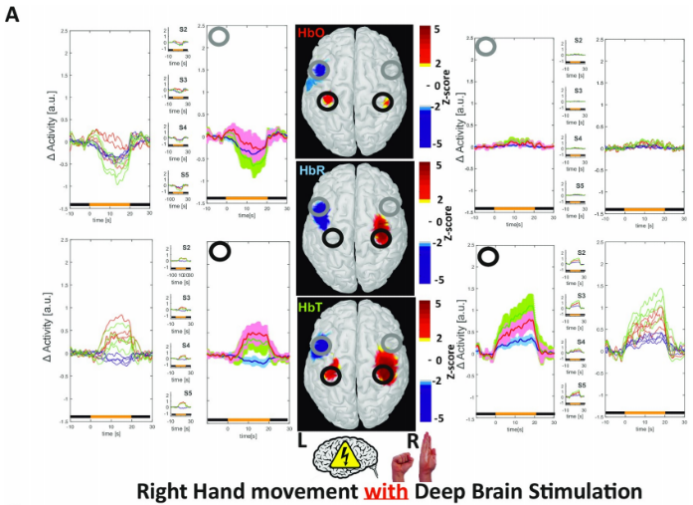

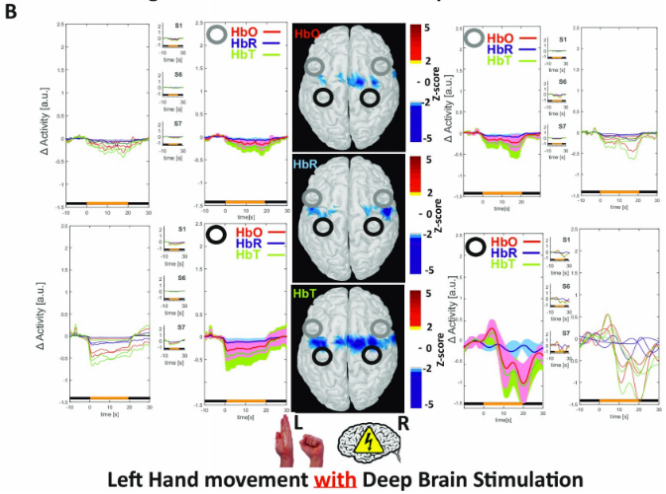

圖6. STN-DBS刺激對在ON-stim條件下執行運動任務的患者的皮層效應(A:右手運動；B:左手運動)

【說明】圖3-6：為了減少多次比較，使用了感興趣區域(ROI)方法進行統計分析和量化。ROI與Brodmann區域4-6(運動- pm皮層)和8-9 (DLPFC)的表面投影相對應，這是由更高的Z-score激活(z-score >2 or <-2)定義的。只分析了ROI內的數據。為了評估整體血流動力學反應，在刺激期間(0-20 s)比較曲線下面積(AUC)，同時將每個條件的測量值減少到4個ROI。血流動力學反應以振幅和持續時間為特征。AUC的計算提供了在整個刺激周期內發色團(如[HbO])濃度累積變化的信息。因此，對每個ROI和每個條件進行了血流動力學反應的單個AUCs評估。鑒于[HbR]的變化通常很小，且(相對于[HbO]的變化)信噪比低，于是使用[HbO]作為因變量。然而，[HbR]曲線如圖3 - 6所示。采用配對t檢驗，檢驗不同條件下STN-DBS影響的統計學顯著性。評估了每個ROI和每個條件下血液-動態反應的單個AUCs(右手運動：df = 15[4subjects× 4channels per ROI -1]；左手運動：df = 11[3subjects× 4 channels per ROIs -1])。為了減少I型誤差，我們使用Bonferroni方法來調整每個兩兩比較的統計顯著性。統計顯著性水平(α)除以ROI數目(M): α Bonf = α/M。在本分析中，閾值設置為[0.05/4 (αBonf = 0.0125)， 0.01/4 (αBonf = 0.0025)或0.001/4(αBonf = 0.00025)]具有統計學意義。

圖5結果顯示，在OFF-stim條件下手部運動時，皮質[HbO]、[HbR]和[HbT]的相對變化。在OFF-stim條件下的運動中，觀察到對側SM和PM區域的[HbO]增加和[HbR](神經-血管耦合)減少，同時DLPFC區域的代謝有顯著但較小的變化，即[HbO]、[HbR]和[HbT]同時增加。表明神經血管耦合缺失時皮層激活。

圖6結果顯示，在ON-stim條件下手部運動時，皮質[HbO]， [HbR]和[HbT]的相對變化。(A)右利手患者SM和PM皮質同時激活，DLPFC失活。(B)在左利手患者中，運動任務開始后的前10s，右側SM和PM皮質的[HbO]和[HbT]相對于基線的增加；然后[HbO]和[HbT]逐漸下降，在患者繼續運動任務時越過基線，最終在任務結束時回到基線。這是一個非典型的發現：任務的開始類似于經典的大腦激活與神經血管耦合，而任務的結束與相對的[HbO]，[HbT]和[HbR]變化類似于在皮質失活期間觀察到的變化。在整個運動任務中觀察到雙側DLPFC失活。

4、結論

①目前的fNIRS結果為STN-DBS的主要皮層效應提供了新的見解——主要是直接減少主要SM區和DLPFC的血流量。

②STN-DBS神經調節的皮質效應在休息和執行任務時是相同的，功能性近紅外光譜(Functional NIRS)可用于量化個體患者的皮層血流動力學(特別是額葉皮層)，以篩查STN-DBS的潛在副作用，并據此調整刺激參數。

③在未來的研究中，我們提出了一種多模態神經成像方法，結合EEG、fNIRS和高密度彌散相關光譜(DCS)來測量除腦血流動力學外的全身血流的影響。此外，每個源探測器對的短距離通道設置將提供有關系統干擾的整個頭部信息。

5、文獻名稱及DOI號

Cortical hemodynamic mapping of subthalamic nucleus deep brain stimulation in Parkinsonian patients, using high-density functional near-infrared spectroscopy

DOI：10.1371/journal.pone.0245188
